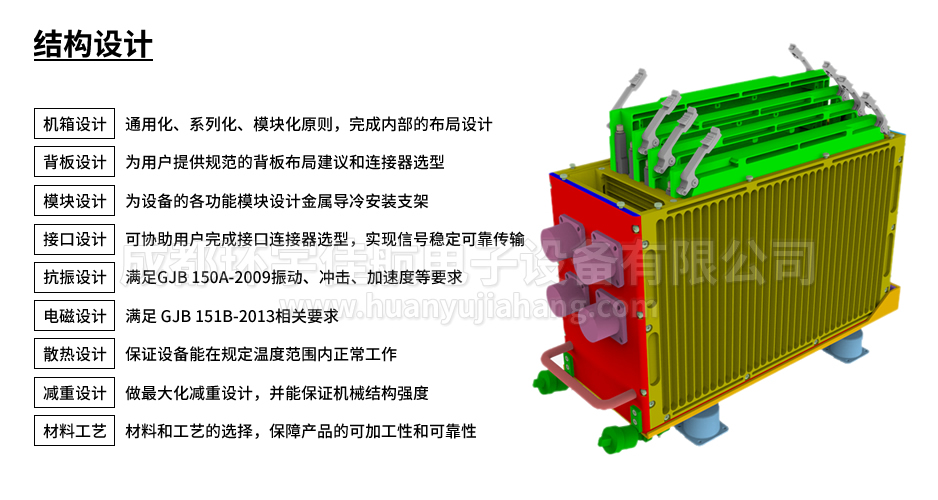

环宇佳航ATR军用加固机箱基于通用化、系列化、模块化设计，产品可靠性高，能适用用于各类恶劣环境。可根据客户需求进行外观设计、结构设计，底（背）板设计、模块设计、接口设计、电磁兼容分析、热设计及环境适应性等设计，提供生产加工，一站式交付合格产品。
|

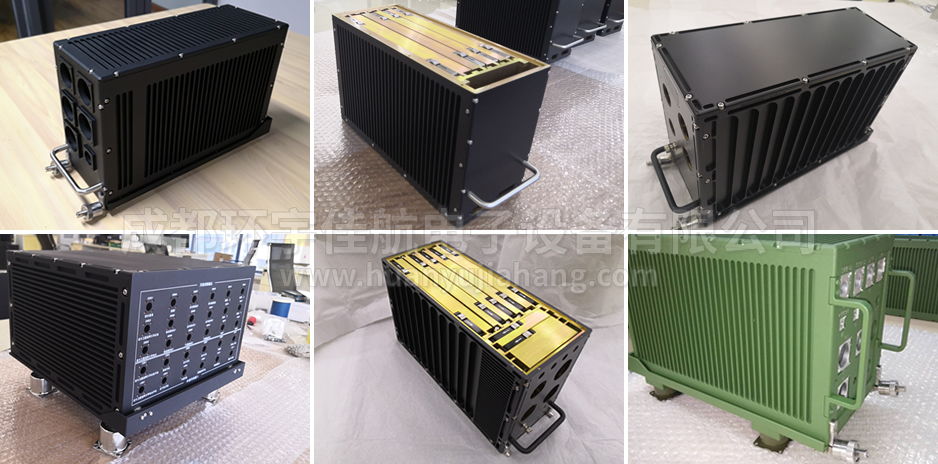

5/8ATR机箱案例 | 铝合金 | 导冷
用于CPCI架构的综合测控设备加固机箱，采用模块化设计、热设计、机械强度设计和电磁兼容性设计等手段，对CPCI机箱进行优化设计。 |
|
详细介绍 |
|
1/2ATR机箱案例 | 镁合金 | 导冷
用于CPCI架构的机载电子设备机箱，机箱结构重点采用了减重设计、维修性设计、热设计、耐腐蚀设计等手段，对机箱进行优化设计。 |
|
详细介绍 |
为用户提供ATR军用加固机箱设计、生产制造、附件选型、产品装配一站式产品交付服务
典型项目案例
服务流程
ATR机箱外形尺寸(单位：mm)：
|
机箱规格 |
宽度（B） |
长度（L） |
高度（H） |
最大允许重量 |
|
1/4 ATR-S-D |
57.2 |
315 |
86 |
6.5kg |
|
1/4 ATR-S-H |
315 |
194 |
6.5kg |
|
|
1/4 ATR-L-H |
493 |
194 |
6.5kg |
|
|
3/8 ATR-S-D |
90.4 |
315 |
86 |
10.0kg |
|
3/8 ATR-S-H |
315 |
194 |
10.0kg |
|
|
3/8 ATR-L-H |
493 |
194 |
10.0kg |
|
|
1/2 ATR-S-D |
124.0 |
315 |
86 |
13.5kg |
|
1/2 ATR-S-H |
315 |
194 |
13.5kg |
|
|
1/2 ATR-L-H |
493 |
194 |
13.5kg |
|
|
5/8 ATR-S-H |
157.2 |
315 |
194 |
17.0kg |
|
5/8 ATR-L-H |
493 |
194 |
17.0kg |
|
|
3/4 ATR-S-H |
190.5 |
315 |
194 |
20.5kg |
|
3/4 ATR-L-H |
493 |
194 |
20.5kg |
|
|
7/8 ATR-S-H |
223.3 |
315 |
194 |
24.0kg |
|
7/8 ATR-L-H |
493 |
194 |
24.0kg |
|
|
1 ATR-S-H |
256.3 |
315 |
194 |
27.5kg |
|
1 ATR-L-H |
493 |
194 |
27.5kg |
|
|
1 1/8 ATR-S-H |
289.3 |
315 |
194 |
27.5kg |
|
1 1/8 ATR-L-H |
493 |
194 |
27.5kg |
|
|
1 1/4 ATR-S-H |
322.3 |
315 |
194 |
27.5kg |
|
1 1/4 ATR-L-H |
493 |
194 |
27.5kg |
|
|
1 3/8 ATR-S-H |
355.3 |
315 |
194 |
27.5kg |
|
1 3/8 ATR-L-H |
493 |
194 |
27.5kg |
|
|
1 1/2 ATR-S-H |
388.4 |
315 |
194 |
27.5kg |
|
1 1/2 ATR-L-H |
493 |
194 |
27.5kg |
