19寸军用加固机箱可在标准机柜上架安装，其宽度为标准的19英寸，高度从1U至6U；能保证在各种恶劣环境下安全稳定的工作，广泛应用于地面固定、车载、舰载、机载及野外作业系统，战略和战术武器系统，以及军事通信、指挥和控制系统等。
|
19寸军用加固机箱案例 | 2U

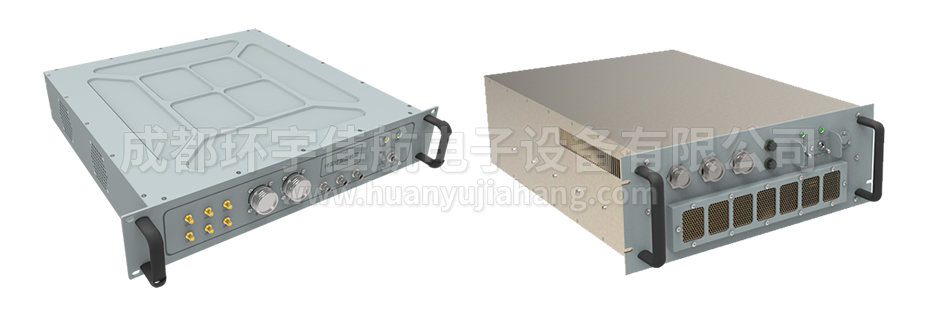

19英寸2U数据处理军用加固机箱，采用风冷散热，内部结构按客户需求设计。产品具有较强的机械强度，满足相关技术标准。 |
|
详细介绍 |
参照标准
| GJB 150A-2009 | 《军用设备环境试验方法》 |
| GJB 151B-2013 | 《军用设备和分系统电磁发射和敏感度要求与测量》 |
| GB/T 19520.12 | 《电子设备机械结构 482.6 mm(19in)系列机械结构尺寸》 |
| GJB322A-98 | 《军用计算机通用规范》 |
| GJB/Z 27 | 《电子设备可靠性热设计手册》 |
| GJB 900A-2012 | 《装备安全性工作通用要求》 |
设计定制
| 机箱设计 |
外观设计 / 结构功能设计 / 接口设计 / 模块设计 / 热设计 / 电磁兼容设计 / 环境适应性设计 / 减重设计 |
| 加工方式 | 机械加工 / 钣金加工 |
| 表面处理 | 彩色导电氧化或本色导电氧化 |
| 表面喷涂 | 表面喷三防漆，根据用户要求定制颜色。 |
| 交付周期 | 图纸确定后20个工作日 |

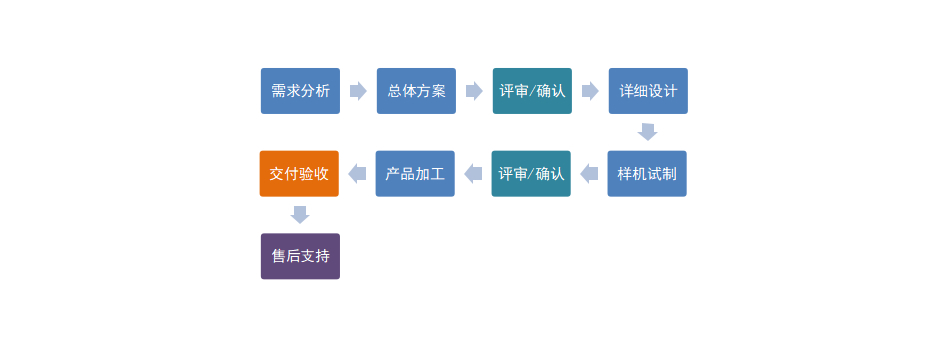

服务流程
19英寸军用加固机箱参考尺寸：
机箱高度H：
|
高度 H |
1U |
2U |
3U |
4U |
5U |
6U |
|
内部空间 h |
33mm |
75mm |
132mm |
163mm |
208mm |
251mm |
机箱宽带W：
|
箱体宽度 W（含安装耳） |
483mm |
箱体宽度W1（不含安装耳） |
420mm |
|
安装孔间距 L |
465mm |
内部空间 W2 |
405mm |
机箱深度S：
|
深度 D |
300mm |
400mm |
500mm |
600mm |
|
内部空间 d |
290mm |
390mm |
490mm |
590mm |
